SanDisk Extreme Portable SSD 認識しない症状のデータ復旧

本記事でご紹介する復旧事例は、SanDisk Extreme Portable SSD （SDSSDE61）です。

近年のSSDは圧倒的にファームウェア障害が多いのですが、こちらは回路故障が多いモデルです。

Gigazine様の記事によると、設計の問題と指摘されていますが、これは本当の話だと思います。

実際にSSDの基板上のコンポーネント（コンデンサやコイル等）が大きめで剝がれやすくなっています。

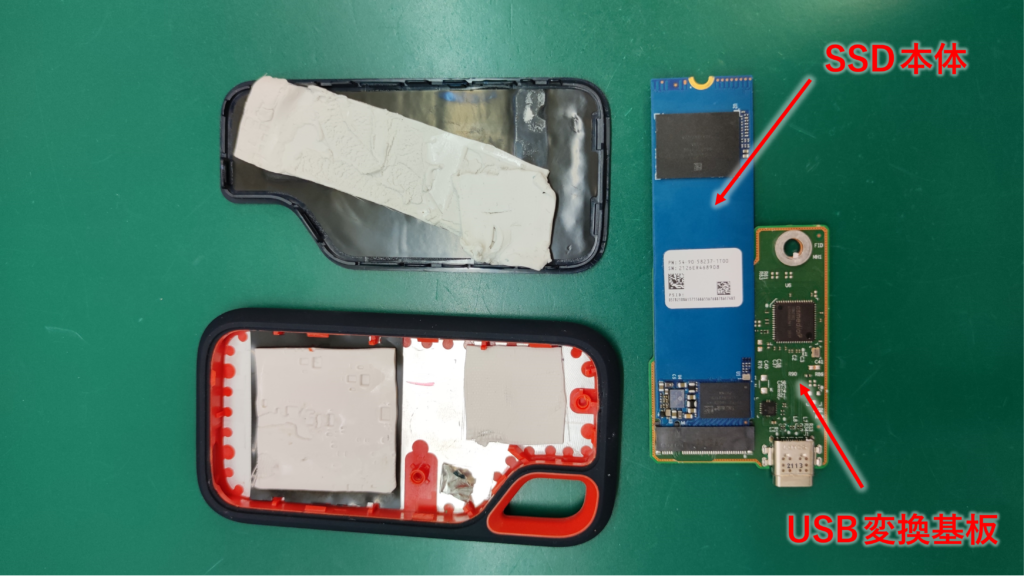

この製品を分解した様子が上の写真です。M.2形式のSSDと、これをUSBに変換するための基板が中に入っています。

SSD本体に故障が起きてもUSB変換基板に問題が無い場合、USB変換基板のコントローラーがホストのPCに情報を返すので、

- Windowsのエクスプローラーで表示されるがアクセスできない（ドライブレターのみ付与される）
- 「ディスクの管理」画面で開くと一覧に出てこない（容量が正しく認識されてない）

といった現象が見られるかもしれません。

回路故障からの復旧（重度物理障害）（2024年7月）

症状/障害判定

認識できない。分解して診断を実施した結果、回路故障と診断

作業期間

1週間程度

復旧結果

正常なファイルを800GB程度復旧（ファイル数は36,000件程度）

回路修復後のデータ抽出では、I/Oエラーがゼロだったので完全復旧できました。

作業内容

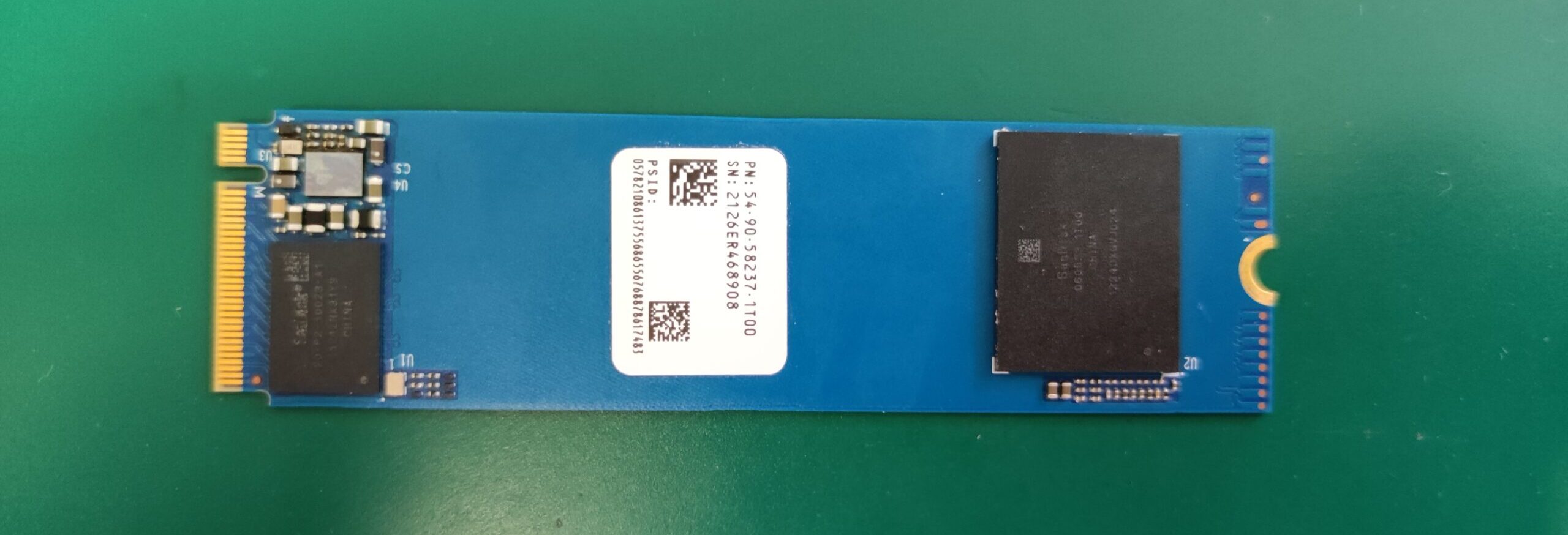

内蔵されていたSSD本体です。なんというか余白のあるつくりしていますね。

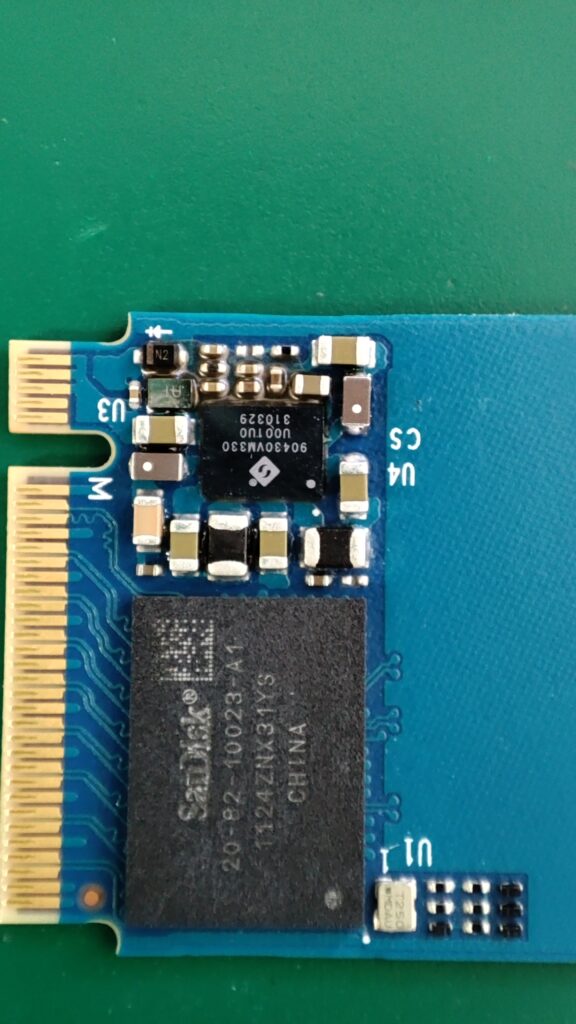

端子付近を拡大してみると...

Gigazine様の記事のように、明らかに剥れているようなコンポーネントはありません。

（というかあんなに酷く剥れているケースは見たことがありません。あれぐらい分かりやすければ簡単なのですが...。）

ひとつひとつのコンポーネントに対してテスター等を使って点検し、回路のどこに問題があるのか調べるほかありません。

点検したところ、不安定な電位を返すコンポーネントがあり、接触不良を起こしている箇所を見つけることができました。

当該コンポーネントを一度取り外してから、半田を盛って再実装します。

その結果、SSDは正常に認識するようになり、全てのデータを抽出することができました。

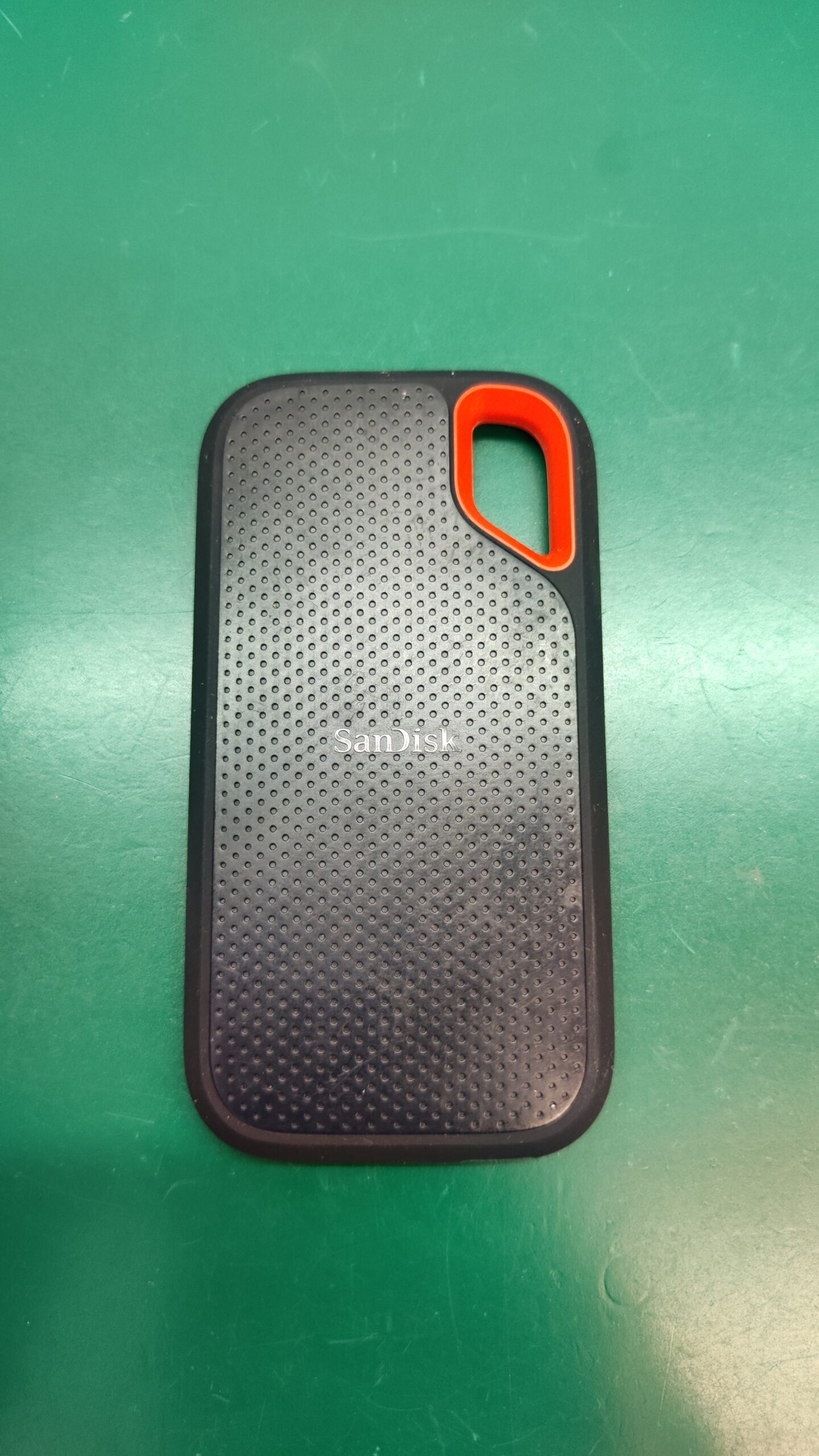

この SanDisk Extreme Portable SSD は、回路故障となっているケースが多いです。

この外見のSSDが認識しなくなってお困りでしたら、是非スクラッチラボにご相談ください。
