【復旧事例】USB端子一体型HDD基板のUSBコントローラー故障からのデータ復旧

概要

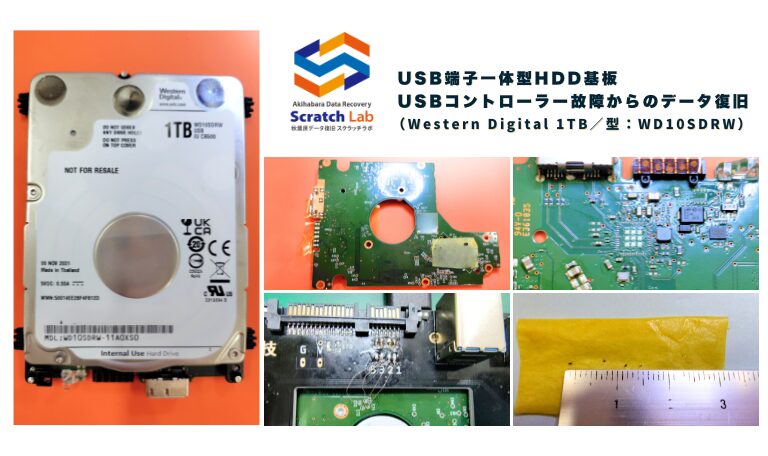

今回ご依頼いただいたのは、Western Digital製の1TB HDD「WD10SDRW」。このモデルはUSB端子が直接基板（PCB）に実装されているタイプで、一般的なSATA接続とは異なる構造をしています。
この構造上、USBコントローラーが故障するとHDD全体が認識されなくなり、単純な基板交換ではデータ復旧ができません。
理由は、このシリーズがSED（Self Encrypting Drive）暗号化対応で、オリジナルのメインコントローラーが持つ暗号キーとデータ領域が一致しないと、内容を読み出すことが不可能なためです。

故障原因

診断の結果、基板上のUSBコントローラーICの故障が判明しました。
USBコントローラーは、

USB端子 → USBコントローラー → メインコントローラー → HDD本体
という信号経路の中継部分を担っており、これが故障するとPC側で全く認識されなくなります。

作業内容

今回の復旧では、USBコントローラーが完全に動作不能であったため、通常経路を使わずメインコントローラーへ直接信号をバイパス接続する特殊処理を行いました。
作業手順の概要は以下の通りです。

1. キャパシターの一時取り外し
   まずUSBコントローラーの手前にあるキャパシターを外し、信号を一時的に遮断して挙動を確認しましたが、この状態では電流が安定せず起動できませんでした。

2. USBコントローラーICの除去
   故障したICが電流を吸い取ってしまっていたため、USBコントローラー自体を除去。これにより電源系統が安定し、メインコントローラーが起動可能に。

3. SATA信号のバイパス配線
   USBコントローラーとメインコントローラーの間にジャンパー線を取り付け、外部からSATAインターフェースとしてアクセスできるよう改造。
   絶縁・導通確認後、SATA治具に接続して読み出しに成功しました。

4. データ抽出と検証
   データ復旧装置(PC-3000)でクローンを作成し、ファイル構造の整合性を検証。異常セクタは確認されず、全データのアクセスが可能でした。

作業期間

初期診断からデータ抽出完了まで、3営業日で完了しました。
精密はんだ作業・導通検査を含む基板修復が必要でしたが、スムーズに復旧まで進めることができました。

復旧結果

• 復旧対象：Western Digital WD10SDRW（1TB USB直付けタイプ）

• 故障箇所：USBコントローラーIC

• 復旧方法：USBコントローラー除去＋SATAバイパス配線

• 復旧結果：全データアクセス成功（整合性100％確認済み）

HDDはSATA経由で安定稼働し、全てのデータを無事に復旧することができました。

技術者コメント

このモデルはUSB直付けかつSED暗号化モデルのため、基板交換ではデータが復旧できません。
今回はUSBコントローラーの故障により電流が吸われていたため、ICを除去することで電源が安定し、SATAバイパスでデータアクセスが可能になりました。
同様の症状のHDDでも、安易に基板を交換せず、必ず専門診断を受けることをおすすめします。

まとめ

最近のUSB端子一体型HDD（特にWestern Digital製）は、USBコントローラーが故障すると認識されなくなるケースが多く、従来の基板交換では復旧できないことがあります。

今回のように、USBコントローラーをバイパスして信号経路を再構築することで、暗号化されたHDDでもデータ復旧が可能になる場合があります。

スクラッチラボでは、マイクロソルダリングによる精密修復や、暗号化対応モデルの復旧に多数の実績があります。

「USB端子が折れた」「接続してもランプが点灯しない」などのトラブルが発生した際は、ぜひ一度ご相談ください。
